扣压式薄壁KBG管的特点及工程应用,JDG管和KBG管有什么区别

扣压式薄壁KBG管的特点及工程应用

JDG管和KBG管有什么区别KBG管和JDG KBG管是夹压镀锌薄壁丝管,它们的连接是用夹压钳将管子和配件从小凹坑中压出来并紧密连接。JDG是一个紧凑的镀锌薄壁电线管,它的连接是通过管件的顶部电线紧密连接。上述两种产品由全国各省市的不同制造商和品牌生产。扣住

KBG与JDG管的区别是什么?

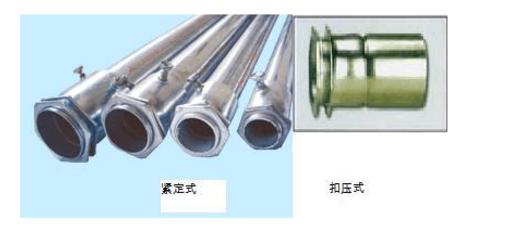

KBG管、扣式薄壁镀锌钢管 管道的承插连接方式为屈曲型,与JDG的连接方式不同。 在实际使用过程中,两者都经常使用。 KBG与JDG的不同之处在于KBG是一个按钮式镀锌薄壁电线管,它的连接是用按钮式钳子将管子和管件压出小凹坑并紧密连接。 JDG是一个紧配合的镀锌薄壁丝管,它的连接是通过管件顶丝靠着管道紧密连接的。 上述两种产品由全国各省市的不同制造商和品牌生产。 连接方式KBG管为屈曲型,JDG管为紧固型。 2、壁厚KBG管壁厚,φ16,φ20毫米为1.0毫米,φ25,φ32,φ40毫米为1.2毫米 JDG管分为两种类型。标准型φ 20、φ 25、φ 32、φ40毫米均为1.6毫米,普通型φ 16、φ 20、φ25毫米,管壁厚为1.2毫米 3、名称、1、不同类型三种都是镀锌钢管,但一种是普通型,JDG是紧凑型镀锌薄壁丝管,KBG是扣式镀锌薄壁丝管 2.不同厚度的克格勃管壁厚度与JDG大不相同 JDG是1.6,除了16的壁厚是1.2。 克格勃管壁厚度与管尺寸有关。 普通镀锌钢管的管壁较厚 KBG管介绍K扣型连接B薄壁G钢管承插扣型薄壁钢管(KBG管):KBG管是近年来为低压接线工程中的绝缘线保护管开发的。它是针对绝缘电线保护管敷设中电线、管子和焊接钢管的复杂结构而开发的。具有良好的技术经济性能,由建设部开发。

JDG管和KBG管有什么区别

JDG管和KBG管有什么区别KBG管和JDG KBG管是夹压镀锌薄壁丝管,它们的连接是用夹压钳将管子和配件从小凹坑中压出来并紧密连接。JDG是一个紧凑的镀锌薄壁电线管,它的连接是通过管件的顶部电线紧密连接。上述两种产品由全国各省市的不同制造商和品牌生产。扣住

KBG与JDG管的区别是什么?

扣压式薄壁KBG管的特点及工程应用范文

1 扣压式薄壁 KBG 管的特点及优点
(1)符合技术标准
由于 KBG 管是一种新型管材,已有的施工及验收规范中未涉及到该管的有关施工及验收问题,为使 KBG 管的施工及验收规范化, 中国工程建设标准化协会电气工程委员会会同有关单位编制了 《套接扣压式薄壁钢导管电线管路施工及验收规范》 已由中国工程建设标准化协会批准, 编号为“CECS100:98”.
(2)适应范围广泛
KBG 钢导管明敷、暗敷均可适用,适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆穿线保护。
(3)施工简易方便
KBG 管无需焊机和套丝设备,也不需要做跨接线,无须刷漆,省却了传统熔焊和套丝等复杂的施工工序。 只需将直管对接头连接管与管,螺纹盒接头连接管与接线盒,定位后用专用工具紧定即可。 管路转弯处用弯管器可现场弯曲相应弧度。
(4)KBG 导管相对国产镀锌管、焊接钢管等市场同类产品,在综合性能方面具有十分显着的优势。
(5)综合比价优
与厚壁管比较,单位延长米重量轻,单位长度的价格低,结构简单,附件少,节约材料成本,安装方便,节省施工成本。
(6)工程验收顺利
KBG 导管已形成行业(CECS)规范,施工验收遵照中国工程建设标准化协会所制定的 CECS100:98 套接扣压式薄壁钢导管电线管路施工及验收规范进行工程验收。
2 具体工程实例
元洪锦江二期工程位于福州市台江步行街, 是由福建省元洪房地产开发有限公司开发兴建的大型商住楼, 该工程由北京设计院设计,福建二建建设集团公司施工,该工程由地下三层,地上裙楼部分及一幢 17 层,两幢 27 层和 2 幢 30 层高层建筑群体组成,建筑面积 118560m2,工程建筑高度 95.3m,水电工程造价 2600 多万元。 该项工程地下室吊顶内及裙楼部分采用了 KBG 管做为穿线保护管。
在图纸会审阶段我们根据施工图纸的管路走向, 提出了地下室吊顶内 KBG 管及裙楼部分 KBG 管敷设的管路布置的优化方案,经施工方、业主及设计院三方的的研究达成共识,并按此进行施工。
该工程采用的是北京开必吉制管有限公司,出品的“开必吉”牌扣压式薄壁 KBG 管材及配件,在管材配件进场时,我们对其产品质量进行检查, 对每一次管材的进场我们均认真检查其外观、壁厚、镀锌层及有无毛刺,是否达到规范标准。 必须使每次的材料均严格控制在规范标准内。 并且要求厂家每次进场材料均提供完整的合格证及相关检测报告。
在工程预埋阶段我们对操作人员进行认真细致的交底,因部分 KBG 管暗敷在剪力墙内,在工程中常出现由于土建浇捣混凝土时振动棒及人为原因使暗敷在剪力墙内的 KBG 管连接被振脱落,影响 KBG 管的连接,造成今后管堵现象。 我们针对该种情况进行了探讨,并与甲方、监理沟通,对上述情况采用了 KBG 管同剪力墙钢筋每隔 1000mm 用铁丝绑扎加固以及利用 准6 园钢在开关盒四周同剪力墙钢筋焊接,加固开关盒的方法(见图 1)。 并在土建浇捣混凝土时,派专人对预埋好的 KBG 管进行看护,以免不良情况产生。
在该工程板面预埋及墙体配管时, 我们针对该工程工期紧,土建进度较快,施工面积大的难点,在劳力、机具等方面进行了严格的部署,在施工质量上我们针对 KBG 管在实际现场中存在的问题进行了分析归纳为以下几点: ①KBG 管在现场施工中存在扣压连接不合格的现象。 在实际操作中存在操作规程培训不够,因操作规程学习太少造成质量缺陷。 ②各工种交叉作业配合不协调,导致安装顺序混乱造成质量缺陷。 ③缺乏精确的扣压工具造成质量缺陷。④KBG 管未进行妥善保护,遭到意外破坏。 ⑤未和土建施工人员配合造成质量问题。
根据以上现场中存在的问题我们对操作人员制定了以下几点要求:
(1)KBG 薄壁钢管敷设管与管,管与盒均采用专用配件进行连接,扣压紧固扣压点的位置应在连接处中心,扣压后接口缝隙可采用涂抹导电膏进行封堵, 确保其良好的密封性和导电性。 薄壁钢管弯曲处弯曲半径应大于 10D, 弯扁度应小于0.1D 做法如图 2 所示。
(2)当管径为 准25 及以下时每端扣压点不应少于 2 点,当管径为 准32 以上时每端扣压点不应少于 3 点,扣压点需牢固,表面光滑,管壁扣压形成的凹、凸点不应有毛刺。
(3)暗配的电线管路直沿最近的路线敷设,并尽量减少弯曲;埋入墙体或混凝土内的导管,与墙体或混凝土表面的净距不应小于 15mm,如图 3 所示。
(4)KBG 薄壁钢管严禁熔焊连接。
(5)穿过变形缝处要设置补偿装置 ,补偿装置应平整 ,活动自如,管口光滑,管接头与管子连接可靠;配管后应及时进行通管工作,发现有堵管现象时应及时进行修复。
(6)配管结束后 ,应立即采取加管堵的方法 ,把管口堵严实,以防人为因素使管路堵塞。
(7)管子切断用钢锯、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平整,不歪斜,管口刮铣光滑、无毛刺,管内铁屑应除净。
(8)管入箱、盒应采用爪型螺纹管接头。 使用专用搬子锁紧,爪型根母护口要良好,使金属箱、盒达到导电接地的要求。
箱、盒开孔应整齐,应与管径相吻合。 要求一管一孔,不得开长孔,铁制箱、盒严禁用电气焊开孔,图 4 为 KBG 管入配电箱示意图。
(9)积极同土建施工员配合 ,并每周定期一次与土建 、消防等工种召开协调会,合理安装施工进度,工序搭接及交叉作业时间,解决工期紧张问题,保证各工种正常施工,并与土建签订工序交接记录。
(10)要求厂家提供合格的扣压工具等。
经过上述要求,操作人员在现场进行操作后,项目部组织人员同监理、 甲方对 KBG 管的安装质量进行了全面检查,在检查中未发现 KBG 管扣压不合格, 扣压点均按规范要求,安装质量良好并顺利通过验收。 该工程还获得了 2004 年“榕城杯”称号。
3 结束语
扣压式薄壁 KBG 管在施工中的质量控制,只是笔者通过自己的施工经历,对其进行的一些粗浅看法,把它推荐给大家进行参考,可能还存在一些不足,但笔者相信随着大家对此的重视,安装技术水平的不断提高,扣压式薄壁 KBG 管在施工中的质量会做得更好。
