矿山测绘工程中CAD二次开发的运用分析范文

摘要:随着计算机信息技术的不断发展和普及,其在矿山测绘项目中的应用越来越广泛。计算机辅助设计技术的出现为矿山测绘项目的发展和进步提供了有效的技术支持。由于矿山测绘项目需要高技术和高数据,作业和时间工作相对复杂,因此将计算机辅助设计技术的二次开发与矿山测绘项目的开发相结合,有效降低了工作人员的压力和工作效率,提高了工作质量。本文将分析计算机辅助设计的二次开发及其在矿山测绘工程中的应用。

关键词:计算机辅助设计二次开发;矿山测绘项目;申请;

我国矿山测绘工程行业的竞争日益激烈。面对测绘工程的复杂性和繁重的任务,以及不断提高测绘工程质量和技术水平的要求,如何有效提高测绘工程的效率和质量,同时减轻工作人员的工作压力,已成为亟待解决的问题。计算机辅助设计技术的二次开发和应用有效地解决了矿山测绘中的问题。

1。[计算机辅助设计二次开发概述/s2/]

1.1计算机辅助设计技术的概念

计算机辅助设计是一种计算机辅助技术,它可以利用计算机和图形设备来帮助工程设计人员进行一系列的设计工作。通过对不同方案的分析比较,筛选出最符合项目的方案。并且可以存储各种信息数据,便于检索和查询。计算的使用将有效地完成复杂的设计工作,并以独立设计和转换的方式绘制地图,使工作人员能够及时、快速地发现设计中的问题并有效地处理它们。

1.2计算机辅助设计软件的基本功能

二维计算机辅助设计的基本功能可以使用正交性、对象捕捉、极轴追踪和捕捉追踪等辅助工具,以多种方式创建图形和线段,并进行基本图形的平面绘制。它还可以使用强大的编辑功能对图像进行移动、复制、拉伸等一系列操作,还可以根据尺寸要求进行外观上的独立创作和独立设置。具有书写字符的功能,可以轻松改变字符属性,编辑字符内容,实现图像数据转换等操作。在某些命令和指令下,它可以创建3D实体和模型[1]。

就计算机辅助设计软件的实际功能操作而言,主要分为功能键、组合功能键和常用快捷键,如表1所示。

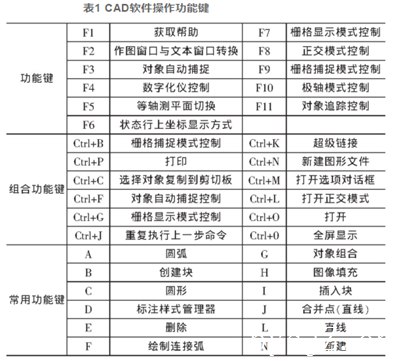

表1 CAD软件操作功能键

如表1所示,计算机辅助设计在功能操作中使用了许多功能键。就组合功能键和普通功能键而言,图中仅给出示例。对于常用快捷键,由于不同版本的计算机辅助设计软件和常用快捷键的定制,存在一些差异。在软件二次开发后的计算机辅助设计技术中,大部分功能关键应用仍在继续。

1.3计算机辅助设计的二次开发

计算机辅助设计的二次开发主要是根据客户和应用范围定制计算机辅助设计技术的活动,可以充分结合应用范围和类别的需求,提高应用的工作效率和技术水平。汽车计算机辅助设计是计算机辅助设计技术的二次开发成果,也是现阶段计算机辅助设计技术二次开发中应用最广泛、最成熟的技术软件。汽车CAD主要将汽车LISP、ADS、VBA、对象ARX等语言嵌入到计算机辅助设计软件中,为计算机辅助设计技术本身的基本功能增加了更加多样和全面的实际应用功能。

汽车CAD是一种应用软件,主要用于二维绘图、文档设计和三维设计。它是目前使用最广泛的绘图工具,是计算机辅助设计技术二次发展的集中体现。可应用于民用建筑、装饰设计、工业和工程制图等。具有完善的绘图功能和图形编辑功能,为项目的各个工作环节提供有效的帮助。汽车CAD可以支持多种硬件设备和操作平台,对用户的操作要求更低,从而减轻用户的负担和压力[2】。

2。计算机辅助设计二次开发在矿山测绘工程中的应用

矿山测绘项目主要针对矿山建设与开采、规划与设计、勘探与建设以及生产管理。根据矿山建设和开采的各个阶段,可以总结出许多工作。主要工作包括矿山地面控制网建设、矿山地形测量、地形信息图绘制、地面土木工程测量及一系列地下测绘项目。鉴于矿山测绘项目的复杂性和专业性,以及计算机辅助设计二次开发的发展和完善,计算机辅助设计在测绘项目中的应用尤为重要。

2.1计算机辅助设计二次开发在矿井地面控制网中的应用

对矿山地面测量点进行编号,并根据矿区、矿山建设区等类别对测量点进行详细划分。为了更好地应用计算机辅助设计软件系统,矿井地面记录和测点数据按照计算机辅助设计软件的操作规则进行备份和记录。然后输入计算机辅助设计系统的现场数据,并将数据信息以图形纸的形式传输到计算机并存储,主要包括端子位置、导线等级、工程位置等信息。利用计算机辅助设计系统进行数据计算,可以有效提高工作效率和质量,避免误差和数据误差,充分保证矿井地面信息的可靠性。对计算机辅助设计软件绘制的图表进行修改和审核,利用计算机辅助设计工程修复和绘图功能优化项目各环节的连接部分,构建详细全面的地面信息结构,加强矿井地面控制网建设的完善。

2.2在地下工程施工测量中的应用

地下工程施工测绘是矿山测绘工程中最重要的部分,因此计算机辅助设计软件在这一部分工作中得到广泛应用。一是绘制矿井地图,设置详细准确的图层,根据实际情况和施工现场条件测量井下控制和施工数据、井筒定向和贯通情况,整合输入数据信息,利用计算机辅助设计技术自动绘制综合工程施工图。确定钻井工程中标高线的标准和长度,利用计算机辅助设计软件的2D至三维操作,以三维形式展示钻井工程图纸,及时发现图纸中的问题和遗漏,及时有效地纠正和处理。大大提高了地下工程测绘的工作效率,减少了测绘过程中的误差,提高了工程质量,保证了工程建设的安全稳定。

2.3采矿工程图和矿体几何图的绘制及应用

采矿工程图纸主要包括采矿工程平面图和井上下对比图等。在采矿工程计划中,根据测量和收集的信息,地下通道的布置和提取应反映在图纸上。通过计算机辅助设计系统绘制并显示回风巷、准备巷和运输巷的规划和布局。了解矿山地表的环境条件和施工设施,然后根据地质条件和土层分布情况对信息进行充分整合,并输入计算机辅助设计系统。利用系统的数据分析和整理能力,综合考虑各种环境和地质因素,完美绘制了[3]矿山开挖工程图和矿体几何图。

2.4计算机辅助设计二次开发在矿山测绘工程中的应用基本内容

在计算机辅助设计的二次开发和应用中,应根据实际工作要求和条件规定各种指标和参数,并在计算机辅助设计软件中设置,以实现工作的严密性。以矿山测绘项目各图的比例尺要求为例,根据大部分比例尺应用信息,综合比例尺规格见表2。

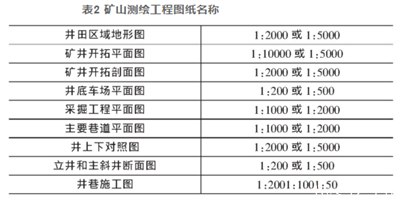

表2 矿山测绘工程图纸名称

在同一地图上,应当采用相同的比例尺,在特殊情况下也应当标注。在计算机辅助设计软件中有一个“标记”菜单。在使用计算机辅助设计软件绘图时,请注意选择完整的标注和编辑命令,以确保信息和图形的统一。

以计算机辅助设计二次开发中的自动计算机辅助设计为例,软件主要由标题栏、工具栏、绘图窗口等元素组成。通过对这些功能的理解和熟悉,可以提高测绘工作的水平,并在计算机辅助设计系统中设置参数和标准,以保证测绘的准确性。通过对计算机辅助设计二次开发的研究和应用,帮助测绘人员减轻工作压力和负担,实现测绘工作质量的提高,提高测绘工作效率,促进矿山测绘工程的不断发展和进步。

3,[概要/s2/]

通过对计算机辅助设计技术的研究和计算机辅助设计技术的二次开发,可以根据矿山测量工程的实际工作,充分认识计算机辅助设计技术的优势。合理应用计算机辅助设计技术二次开发的成果,可以有效提高矿山测量工程企业的技术水平,降低软件应用成本。根据计算机辅助设计技术操作简单、针对性强的特点,减轻了工人的工作强度和难度。矿山测绘行业整体水平全面提高,测绘队伍建设得到加强,矿山测绘项目得以更好发展。

参考

[1]甘·怀英。计算机辅助设计二次开发在矿山工程设计中的应用[。采矿技术,2017,17 (06) :91~92+105。

[2]李莉。计算机辅助设计二次开发及其在矿山测量中的应用[。工程建设与设计,2018 (02) :264~265。

[3]孙露。浅谈计算机辅助设计软件的二次开发与应用[。轻工业科技,2018,34 (01) :78~79。
