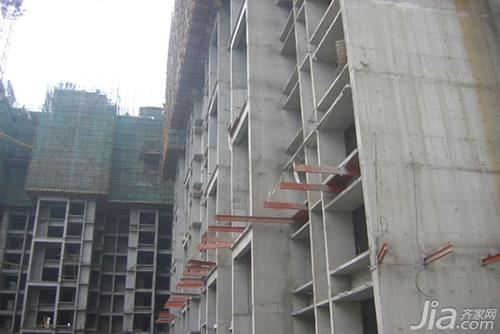

剪力墙技术在高层建筑施工中运用及注意事项

高层建筑剪力墙结构剪力墙的施工难点如下:……1。垂直度控制1.1重点和难点分析:剪力墙和框架柱结构的墙、柱垂直度不易控制,主要控制主墙、柱垂直度。1.2预控方案:(1)增加楼层放线控制点,确保每个剪力墙都有控制线和模板线。(2)剪力墙支撑完成后,混凝土浇筑完成后,检查垂直度

在高层建筑中,剪力墙是不是必须从基础开始建啊?

你做结构设计吗?剪力墙或框架剪力墙结构用于高层建筑,其中剪力墙通常不可能只有一层。 此外,剪力墙能够抵抗横向剪切,通常应该从基础开始。 一般布置在端部、中间跨度和平面的变化处。 把某一层的外墙做成剪力墙有害吗?如果是这样,垂直于这个平面和倾斜于这个平面的东西就不在平面内。 一般来说,它是沿着剪力墙的厚度方向。 那么面外梁就是与剪力墙成面外关系的梁与剪力墙相交并重叠的地方。 从力学概念上考虑:与剪力墙平面外连接的梁应属于框架梁,satwe中的墙单元为6 μm 容易理解吗?那么让我这样说,看看它是否对你有帮助。1.剪力墙被设计成承受水平剪切力。设置剪力墙的前提是建筑物的水平抗剪能力不足。由于高层建筑的水平剪力主要由混凝土构件承担,因此也可以认为是建筑水平截面上混凝土(剪力)不足。因此,高层建筑混凝土结构的结构体系主要包括框架结构、剪力墙结构、框架-剪力墙(筒体)结构、混合结构体系等。 一、框架结构框架结构(frame structure frame structure)是指由梁、柱与钢筋连接构成承重体系的结构,即由梁、柱组成的框架在使用过程中共同抵抗水平和垂直荷载。1.旧规范规定了中国的主要结构形式:8层以下的建筑称为多层建筑,而目前,20层以下的建筑称为中高层建筑,30层以上接近100米的建筑称为高层建筑,50层以上超过200米的建筑称为超高层建筑 新《高层建筑混凝土结构技术规程》(JGJ 3-2002)规定:

高层建筑剪力墙结构施工的难点是...

高层建筑剪力墙结构剪力墙的施工难点如下:……1。垂直度控制1.1重点和难点分析:剪力墙和框架柱结构的墙、柱垂直度不易控制,主要控制主墙、柱垂直度。1.2预控方案:(1)增加楼层放线控制点,确保每个剪力墙都有控制线和模板线。(2)剪力墙支撑完成后,混凝土浇筑完成后,检查垂直度

在高层建筑中,剪力墙是不是必须从基础开始建啊?

剪力墙技术在高层建筑施工中运用及注意事项范文

高层建筑施工中,剪力墙土建施工技术普遍采用,主要是因为其抗震性能高、结构刚性好、整体性好。有利于提高高层建筑的稳定性和安全性。剪力墙技术操作简单,具有布局灵活、防止钢筋和梁渗漏的特点,受到施工人员的欢迎。

1。高层建筑剪力墙概述

剪力墙是指能够承受横向和纵向荷载的墙体结构。在高层建筑中,剪力墙起到有效的承重作用,对提高高层建筑的稳定性具有重要意义。一般来说,剪力墙可分为简化剪力墙和平面剪力墙。平面剪力墙是指在建筑物的局部位置设置混凝土或现浇混凝土的剪力墙,有利于提高建筑物的强度和刚度。简化剪力墙广泛应用于高层建筑。它主要由电梯室、楼梯间等辅助房间的隔墙组成。通过向墙体内浇筑混凝土,有助于提高建筑物的承载力。

2。高层建筑剪力墙施工技术

(1)钢筋焊接技术。高层建筑剪力墙通常采用钢筋混凝土结构,以提高剪力墙的承载力和结构质量。在具体施工阶段,优先焊接钢架。有必要参考高层建筑设计图纸,分析建筑自身重量,以确定剪力墙的结构形式,然后焊接纵向钢架。

总的来说,焊接方法主要采用电工钢棒气焊机,比传统的电弧焊方法效率更高。焊接过程中,先检查焊接设备,然后在待焊接的两段钢筋之间放置气动焊钳。应当注意,钢筋切口的平行度足够好,以确保两个切口具有大约2mm的焊接间隙。用气枪焊接时,确保其范围不能小于气枪头直径的两倍。另外,严格控制焊接温度,确保焊接温度和焊接材料具有合适的熔化度。在焊接过程中,需要对钢筋进行加压处理,以提高焊接质量。如果焊缝在焊接过程中变红并鼓起,有必要考虑降低压力以防止钢起泡或移动。

(2)混凝土施工技术。(1)合理选择混凝土材料,满足施工需要。如果高层建筑中有大量的砂石,混凝土本身的收缩能力容易受到影响,导致混凝土抗拉强度降低和剪力墙开裂。因此,必须严格控制材料中的砂石含量。此外,剪力墙的水化热也会影响高层建筑的质量。(2)在施工阶段,选择水化热低的水泥材料,防止配置后混凝土内外温差过大。施工过程中,应根据具体情况科学制定和调整施工方案,充分掌握剪力墙的实际受力情况,严格控制水泥凝结时间,避免施工后剪力墙出现偏差。(3)在浇筑阶段,为保证振捣过程的及时性和合理性,混凝土浇筑必须保证足够的均匀性,避免局部坍塌、隆起。此外,高层建筑剪力墙的拉应力受楼层间温度的影响,因此有必要适当降低混凝土进入模板时的温度,全面控制施工现场的温度。

(3)大型模板施工技术。在高层建筑剪力墙的土建施工中,为了提高施工效率,通常采用大模板施工技术。明确剪力墙的具体位置,一般采取放线测量的方式,同时标出控制线,检查剪力墙预埋件、安装孔和钢架等。;充分清理大模板,待混凝土裂缝处理完毕后,实施大模板组装工艺。

在装配阶段,装配应严格按照设计图纸和相应的标准顺序进行,拼接模块应同时编号。为了防止大模板受到外界环境的影响,大模板的表面在使用前涂上隔离剂。但是,施工前,涂有隔离剂的大模板受雨水影响,需要重新涂覆。应用隔离剂时,必须确保剪力墙的整体施工质量不受影响。剪力墙混凝土要求厚度大于7.5N/m3。如果达不到标准,严禁安装。在具体的安装过程中,水平墙结构应在纵向墙结构安装前安装,并采用导线临时固定模板的顶部和根部,以免安装后大模板倒塌。安装门窗等模板时,必须根据固定过程中预先标记的基准线展开模板,同时确保混凝土浇筑过程中不发生模板位移。根据安装位置的不同,大模板可分为两种方式:内壁和外壁。内墙模板施工技术也是传统的大模板施工技术。外部模板只能用脚手架或三脚架建造。脚手架可以临时固定外模板,保证模板之间连接良好紧密,避免混凝土浇筑过程中错位和漏浆。模板拆除可指混凝土凝固后的硬度,硬度达到1.0兆帕时即可拆除,应强调拆除过程中应加强对混凝土表面的保护,防止损坏墙面。模板拆除顺序应先拆除纵向墙面,然后拆除横向墙面。

3。高层建筑剪力墙施工注意事项

(1)施工类型。施工工艺类型能否合理选择,对高层建筑剪力墙的施工质量有着重要影响。根据建筑的实际用途和施工要求,可分为整体施工和组装施工两种形式。整体施工是指在施工现场完成模板的设置过程,剪力墙的施工是以钢筋为框架浇筑混凝土而成。钢筋混凝土剪力墙的组装施工和施工通常在施工现场附近或工厂完成,然后运输到施工现场。因此,有必要根据具体的施工要求选择合适的施工方法。

(2)剪力墙位置的确定。高层建筑剪力墙一方面具有防护性能,另一方面具有分割性能。因此,在设置剪力墙位置时,必须确保建筑内部结构具有足够好的功能性和科学性,这可以从水平和结构两个方面进行分析。钢筋混凝土墙能够承受剪力墙需要承受的建筑自重荷载,所以在定位时,平面轴线可以作为标准;如果空之间的内平面为规则矩形,剪力墙应按相交主轴线布置;如果房间空属于y形或不规则三角形,在设置定位标记时必须考虑三个方向。如果空为圆形,剪力墙位置的确定应基于圆弧面或内部要划分的小室数量。

4,结束语

总之,剪力墙施工技术对高层建筑的整体施工质量有着至关重要的影响。因此,在具体施工过程中,相关工作人员积累和总结了经验,不断完善剪力墙施工技术。同时,根据建筑自身的具体特点,对剪力墙施工技术进行合理的补充和完善,以促进我国高层建筑技术的稳步进步。

参考:

尹陈杰。高层建筑剪力墙土建施工技术应用研究[。赤峰大学学报(自然科学版),2016,(13):54-55。

焦薛平、常颖、唐树峰。《高层建筑剪力墙土建施工技术研究》,[。住宅和房地产,2016,(21):132+246。
