三种基坑支护工程施工技术分析范文

1,项目概述

一个办公楼项目位于一个城市的繁华地区。本项目空段相对封闭,因为城市主干道在前方,左右两侧建筑相对密集。本办公楼工程采用框架剪力墙结构,工程共22层,仅地下一层,高4.5m地面是21层。本工程基坑深度为5米,办公楼采用桩基平台。根据相关地质勘探报告,本工程基坑支护和开挖土层主要由大部分杂填土、淤泥和局部粘土组成。首先,分布在场地各处的杂填土呈杂色,层顶标高为0.29 ~ 5.30米,层厚为0.4 ~ 4.1米,主要包括碎石、砖碎石、混合砂、粘性土等。和本地分发的生活垃圾。其成分相对复杂,土壤湿润,稍密,均匀性差。其次,整个场地分布的淤泥为蓝灰色,顶部标高为-0.46 ~ 3.07米,层厚为11.60 ~ 15.10米,主要包括散落的贝壳碎片、腐烂的植物等成分,特别是局部含量高的非均匀粉细砂薄层中的成分,土壤处于流塑状态。最后,局部分布的粘土为灰黄色或灰色,层顶标高为1.90 ~ 4.20米,层厚为0.30 ~ 2.10米,主要包括铁锰斑和少量腐烂植物。底部的粘土逐渐转变为淤泥,其土壤为塑性或软塑性。

2。基坑工程基本条件分析与评价

在地质学上,第四系地下水属于潜水类,水位会受到降雨、地表水等因素的影响。根据相关经验,该地区地下水位波动幅度较小,适合地质勘探测得的埋深为0.1~2.2m的稳定地下水位钻孔。在该区土层中,一般粘性土层的透水性比砂夹层、砾石砂混合卵石、风化基岩裂隙带等弱。在杂填土和粘性土中。通过对该地区水质数据的分析,我们知道该地区地下水未受到环境污染,水质保持良好,不会对本工程中的混凝土等重要建筑材料产生侵蚀性影响。

3。基坑土方开挖施工技术介绍

首先,在挖掘原天然土时,要注意建筑设计图纸和市测绘队准确的坐标点,安排施工人员到现场进行准确的定位测量,然后让设计人员绘制基坑平面图。最后,基坑平面图是初期土方开挖作业的基础。

第二,土方开挖时,要注意机械化施工和人工操作的配合。土方开挖过程中,机械化施工部分移交给1.2 ~ 1.4台反铲挖掘机完成。之后,机械无法触及的剩余部分、承台和地梁基础的土方修整可以人工完成。

第三,基坑开挖时,必须严格遵循浅基础、边坡支护和基础的基本原则,这一过程需要逐步进行,以保证基坑边坡的安全可靠。

第四,办公项目为现场运输,基坑开挖时应派专人调度指挥自卸车完成土方运输。运输过程中,行车通道有专门的施工通道,卡车司机应严格按照本规定运输,自卸车只能在到达指定地点后才能进行。

第五,基坑土方开挖时,要求测量人员随时跟踪测量,进度应与挖掘机作业同步。挖掘或未挖掘的深度应及时完整记录,然后向项目负责人报告,以便他们能够控制挖掘深度。

第六,基坑土方开挖时,水泥搅拌桩位置应预先用红油漆标记,以防施工中与水泥搅拌桩碰撞。桩周围500mm范围内,可由人工负责开挖。

4。三个基坑支护工程施工技术分析

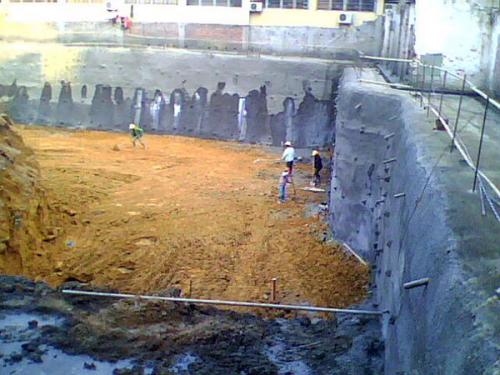

由于不同场地的地面标高不同,基坑支护的施工方法也应相应调整。基坑分两次开挖,开挖至距地下室3.5m时,边坡+锚喷网挡墙支护结构可在基坑边坡范围内应用。然而,水泥搅拌桩重力式挡土墙的支撑结构可采用地下室下电梯井附近。

4.1、边坡十锚喷网挡土墙支护施工技术

施工工艺流程:挖坡修复→初喷封孔→锚杆孔定位→成孔→锚杆放置→锚杆孔灌浆→钢筋网安装及焊接→终喷。

4.2、重力式挡土墙支撑

施工工艺流程:定位→预拌下沉→吊喷搅拌→反复搅拌下沉→反复搅拌上升→完成。

(1)施工要求:①采用32.5r普通硅酸盐水泥作为加固材料,渗透率为15%,水灰比为0.5;(2)桩径φ500mm,桩间距400mm,桩搭接l00mm,桩深6.5m,桩身倾斜度小于1%,相邻桩无施工缝;(3)施工前对施工机械进行全面检查,消除各种故障。

(2)施工工艺:①准备。将深层搅拌机放置在指定的施工位置,将其居中,水平放置打桩机,钻杆垂直于打桩机。(2)预搅拌下沉。如果深混合器中的热水和冷水循环以检查正常流量,则可以开始下沉操作。但是,如果下沉速度太慢,需要通过泥浆输送系统提供清洁水,以便更好地钻井。(3)水泥浆的调制。如果深层搅拌机达到一定深度,可以按照一定配比配制水泥浆,在灌浆工序开始前,需要先将水泥浆倒入收集斗。要求水泥浆在流动过程中不会发生离析;(4)提升喷雾混合。当深层搅拌机达到预定深度时,可以使用灰浆泵,并且通过灰浆泵产生的压力将水泥浆压入指定的地基中。灌浆过程中应注意旋转,并严格控制搅拌机的提升高度。要求在灌浆工艺施工过程中,不能出现断浆现象,必须保持连续性。(5)反复上下搅拌。为了均匀地混合软土和水泥浆,有必要再次混合并下沉最初提升到地面的搅拌机。只有在这个时候,才没有必要喷浆。当下沉达到设计深度时,有必要再次将搅拌机提升至地面。⑥清洁。将清水倒入收集斗,然后启动灰浆泵,冲洗掉输浆管道和搅拌头中残留的水泥浆。

4.3 .降低地下水位的施工技术

(1)距离基坑边坡顶部0.6米,沿基坑周边应修建砖砌排水明沟。沟的净宽为0.3米,深度为0.3 ~ 0.6米,沟底为C10混凝土垫层,沟壁厚为0.24米,采用M5水泥砂浆Mu7.5红砖。每隔3米,需设置0.6米× 0.6米流砂井,井底比沟底深0.4米,与明沟相同。

(2)距基坑边坡底部0.6米,地下室底板垫层下沿基坑修建砖砌降水明沟。沟的净宽为0.3米,深度为0.4-0.6米,沟底1米范围内铺设2米厚0.2-0.4米厚的碎石垫层,沟壁采用0.24米厚的M5水泥砂浆Mu7.5红砖砌筑。计划每0.3m设置1.2m× 1.2m脱水排水井,井深要求不小于15m,与脱水明沟相同。对于排水井,用潜水泵将泵送的水排入基坑边坡的明沟。

(3)为了更有效地降低地下水位,降水井应设在地下室底板集水井的位置。接下来,我们将描述降水井的相关做法:继续在集水井下方挖掘,深度至少应大于1.2m,在内部放置0.8m× 0.8m的钢筋网笼,然后在外围填充0.2 ~ 0.4m的砾石,再放置φ 5m的钢筋网笼。 内、外钢筋笼的空间隙应填至设计垫层的下标高度,填0.2 ~ 0.4m碎石,以上为外钢筋笼选用钢筋时,竖向钢筋采用12 φ 16,箍筋采用φ6@200。 内笼竖向钢筋采用6 φ 16,箍筋采用φ 6 @ 200。用两个0.002米的钢丝网包裹钢筋笼的底部和外壁。注意,从内笼露出的垫层应大于0.05米。对于每口脱水井,潜水泵需要配备自动水位控制装置来抽水。脱水井最终由法兰封闭。

5。监测基坑并分析结果

(1)观测点的设置:①在离基坑36m的相对稳定的地方,向基坑边界线的延伸方向设置测距点;(2)在土钉墙上设置8-10m间距的护坡桩水平位移观测点,并用水泥钉固定;(3)在开挖土钉墙和桩的上下位置设置一个间距为10-15m的护坡桩倾斜观测点,然后用水泥钉固定;(4)用红色油漆标记设置在锚杆锚头上的锚杆变形观测点;(5)沉降观测标准应分层设置,其位置应保证在基坑内沿基坑高度5 ~ 6m,水平间距应保持在20 ~ 30m范围内,然后用水准仪进行观测。

(2)结果分析:①基坑变形观测一般每7天分阶段进行一次,但基坑经常受到施工进度、季节变化和天气条件的影响,最终导致变形。因此,项目监测人员应根据实际情况不断调整观测周期。在每次观察结束时,应总结这些记录的数据并相互比较。(2)能够理解和分析根据各观测结果汇总的数据表,包括基坑变形是否较大或稳定,呈现何种趋势等。然后项目主管应立即讨论相应的补救措施。讨论结束后,应及时向相关部门和设计院报告相关讨论结论和修改后的应急补救措施。只有经过这些部门的确认,才能组织实施工作。基坑支护措施的成功主要表现在以下几个方面:第一,沉降和水平位移没有异常;其次,护坡桩最大位移监测值不大于50mm,最大地面沉降不大于30mm,表明基坑支护措施成功;如果上述目标完成,整个项目的实施符合设计要求。

6。

在本文的具体讨论过程中,可以证明该办公项目施工技术的可行性和合理性,以便以后遇到类似项目时,可以借鉴这些项目实施技术,从而更可靠地实现建设项目的竣工。综上所述,由于不同基坑实际情况的差异,应结合工程实际情况考虑基坑支护措施,并在综合分析的基础上选择合适的基坑支护施工技术。
