屋面防水卷材材料及作法分析,屋顶防水的方法有哪些
屋面防水卷材材料及作法分析
下列规范中列出了哪些屋面防水做法:沥青防水卷材、聚合物改性沥青防水卷材和合成聚合物防水卷材。涂层防水屋面:聚合物改性沥青防水涂料、合成聚合物防水涂料(反应固化型和挥发固化型)、聚合物水泥防水涂料。刚性防水屋面:普通细石混凝土
斜屋面防水卷材有几种施工方法？
坡屋面防水施工一般采用瓦屋面处理，具体技术要求应符合国家标准《屋面工程技术规范》的技术规定 (1)一般要求1。瓦屋面包括平瓦屋面、油毡瓦屋面、压型钢板屋面和波纹瓦屋面 适应性屋顶防水等级 2.平瓦和油毡瓦可以铺设在钢筋混凝土或木材上，目前的防水规范要求两层不同材料的防水层 这两层防水层的基本选择是:1 .涂层(层)防水和卷材防水 2、刚性防水与柔性防水 然后，第一个计划是两层柔性防水 平面图2是刚性防水和柔性防水 分析:柔性防水分为成品材料(卷材、屋面防水等级划分和建筑工程方法:《屋面工程技术规范》GB 50345—2004 3.0.1屋面工程应根据防水层的性质、重要性、功能要求和合理使用寿命，按不同等级进行加固。应满足以下要求:工程屋面防水一、二、三、四级建筑；屋面防水一、二、三、四级防水 一级防水:对于特别重要或有特殊防水要求的建筑，防水层的合理使用年限为25年。 设防要求:三种以上防水设防措施 防水层材料:应选用合成聚合物防水卷材、聚合物改性沥青防水卷材、金属板和合成聚合物防水涂料 1.准备(1)放置在屋顶:不要将材料放置在地板上，以免超过结构设计载荷 (2)天气条件:施工不得在不利天气或温度变化超过制造商建议的范围时进行，只能在天气良好时进行。 (3)施工表面准备:防水层表面在施工前应彻底清洗干净。
屋顶防水的方法有哪些
下列规范中列出了哪些屋面防水做法:沥青防水卷材、聚合物改性沥青防水卷材和合成聚合物防水卷材。涂层防水屋面:聚合物改性沥青防水涂料、合成聚合物防水涂料(反应固化型和挥发固化型)、聚合物水泥防水涂料。刚性防水屋面:普通细石混凝土
斜屋面防水卷材有几种施工方法？
屋面防水卷材材料及作法分析范文
摘要:多年来，建筑防水一直是建筑施工中容易出现质量问题的环节，也是一种“顽疾”，多年未得到很好解决。目前，社会经济发展迅速，人民生活水平越来越高。建筑性能评价的一个重要方面是防水性能，这就对建筑的防水性能提出了越来越高的要求。施工企业应对屋面防水进行详细的分析和研究，不断改进这方面的技术，尽量避免屋面渗漏或开裂，确保企业的效率和可持续发展。
关键词:屋面防水；线圈材料；施工实践；
1，项目概述
海南国际旅游岛黎安海丰镇C标段位于海南省陵水县，北回归线以南。具有典型的热带岛屿季风气候，气温高，雨量大，年平均降雨量为1500 ~ 2500毫米，每年平均有3 ~ 5个台风。该项目占地189，000平方米，由192栋联排别墅组成。建筑结构类型为框架结构。基础结构类型为独立基础和PHC管桩基础。该建筑离地面有三层，屋顶是坡屋顶(部分平屋顶)。该建筑设计使用年限为50年，抗震设防烈度为6度，屋面防水为单层3毫米厚APP改性沥青防水卷材，防水等级为二级，屋面防水层合理使用年限为15年。
2、屋面防水工程施工问题
2.1。不要重视建筑屋顶防水工程的细节
在建筑屋面防水施工过程中，各方面都有严格的标准，如施工工艺和各方面的细节。在某些情况下，为了避免浪费时间和金钱，施工将不会严格按照施工标准进行，从而无法保证施工的整体质量。例如，水泥砂浆空如果不在基层仔细清理，如果养护不当，如果在斜坡上找不到，就会在其表面开裂。管子根部和阴阳角的工作不合理。如果在平面与垂直面的交接处、防水板、变形缝等处不进行附加层处理，防水层就会渗漏，不利于房屋的防水。在建筑屋面施工过程中，有时不注意防水施工的一些细节，这也使得整体施工变得困难。
2.2，无合理保修
国家法律表明建筑防水可以保证五年。当一座建筑刚刚建成时，它的防水性能一般是好的，因为有些问题还没有被揭示出来。但是，当超过保修期且建筑物长期使用时，会出现漏水、不保温等问题。建筑公司通常负责建筑屋顶的防水。这座大楼使用了很长时间后，没有人来处理一些问题。
3，屋顶防水材料和分析方法
3.1，APP防水线圈概述
聚磷酸铵防水膜具有很好的稳定性。暴露在高温和阳光下后，分子结构不会重排，抗老化性能强。聚磷酸铵改性沥青一般具有20年以上的老化期，其温度适应范围为-15℃~130℃，尤其是抗紫外线能力强于其他改性沥青卷材。APP防水卷材热熔施工技术非常适用于高温、高温、空空气湿度大、台风频繁、瞬时降雨量大和多种极端天气影响的热带地区的建筑渗漏问题。
3.2，APP防水卷材热熔施工方法
3.2.1。建筑材料准备
用汽油和MZ-91沥青橡胶冷粘剂按30∶70的重量比配制冷底油。采用聚磷酸铵匹配的高聚物改性沥青胶粘剂和聚磷酸铵匹配的高聚物改性沥青密封胶。
3.2.2，底漆工艺
(1)基本治疗。APP防水卷材热熔施工要求基层必须光滑，无砂磨、空膨胀和开裂等缺陷。一般情况下，制作15毫米厚的找平砂浆。砂浆达到强度后，用2m直尺检查，基面与直尺的间隙不大于5mm，每1m长度空不超过一个间隙；基层的边角部位(如阴阳角、三面角、根部)要用1:3水泥砂浆抹150毫米光滑圆角；按下空键，基层表面的浮尘将被吹走，以免影响后续冷底油涂抹的附着力。同时，在基层表面覆盖1m2卷材，放置3-4h，检查基层表面的干燥度。如果在靠近基层的一侧没有水滴凝结，表明基层的含水量小于9%，可以进行涂刷冷底油的过程。(2)涂刷冷底油。基层隐蔽检查合格后，刷基层冷底油，用刷子刷冷底油，刷节点、拐角等细部。，然后用滚刷刷大表面。涂刷质量应均匀，不得漏涂、露底、点蚀。涂刷冷底油是防水基层的一个重要环节。其目的是冷底油渗透到基层的毛细管孔中，以密封基层的毛细管孔，并使基层表面疏水。同时，防水层和基层之间的粘合力增强。干燥8小时(取决于温度)或用手触摸涂层表面而不粘手后，即可进行下一工序的施工。
3.2.3。铺设[之前的辅助工作/s2/]
用弹性线盒(一般为白色)在基层表面弹出均匀的摊铺线。卷材搭接宽度应在具体施工中合理确定和预留。通常长边应控制在≥10厘米，短边应控制在≥15厘米。施工过程中，平面纵线应保证相邻卷材的重叠宽度保持在50厘米左右，垂直平面纵线离根部约60厘米。

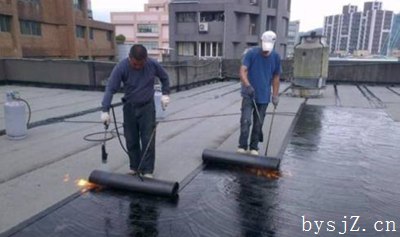

3.2.4，热熔铺路工艺
(1)特殊部位防水附加层处理。防水层施工采用APP卷材时，应合理进行细部附加层施工，主要包括管根、水落、女儿墙、檐口阴阳角等区域。附加范围应根据国家相关规范和施工设计方案的要求确定。(2)转角防水附加层处理。根据阴阳角细节的碰撞切割线圈。这个项目的切割宽度是50厘米。通过测试后，用汽油燃烧器烘烤线圈底面。为了避免损坏线圈，必须确保线圈和燃烧器之间的距离控制在5-10厘米之间。线圈底面的热熔胶熔化并显示光泽后，将线圈贴在底座上。注意线圈不能故意拧紧。只要它是光滑的，铺好没有皱纹，然后滚动，以确保它可以紧紧地粘附。(3)屋面管道防水附加层处理。屋面管道施工时，开口应采用方形卷材。开口的宽度应根据管道直径确定。在本项目中，开口尺寸应为50厘米+管道直径。为保证屋面良好的防水效果，应在管根50厘米范围内使用改性沥青胶粘贴。管道应穿过管道根部，并用密封膏密封。(4)变形缝防水附加层处理。卷材附加层应采用热熔法粘贴在变形缝上，宽度和厚度应根据实际情况确定。埋在止水带的中心，以保证其环位于变形裂缝的中间部位，以保证防水效果，填充沥青木丝板并用密封胶密封其接缝密封。(5)铺贴卷材。卷材层数和厚度应符合设计要求，多层铺设时接缝应错开。铺设第二层卷材时，搭接处应与第一层卷材的接缝错开三分之一宽度，两层卷材不得垂直铺设。为了保证卷材的铺砌效果，用火焰枪与铺放一起加热卷材，以保证卷材紧贴基层。为了避免燃烧卷材，有必要确保喷枪距离卷材约30cm，并且通过来回摇动使加热均匀。卷材表面刚熔化时，卷起铺贴粘性卷材，确保姐姐部位固定牢固。通常，搭接宽度约为8厘米。(6)热熔封边。用喷枪加热卷材的重叠部分，加热时将两种材料牢牢粘在一起，挤出多余的沥青，用密封膏密封端部。保护层施工时，应按刚性防水屋面保护层的要求进行设计和施工。(7)淋水试验。卷材铺设完毕后，防水施工质量应由专人检查验收。首先，应检查外观，看是否有空鼓包、开裂和折叠现象。外观检查未发现问题后，进行喷水试验。由于该地区的特殊性，喷水试验按规范规定从2h延长至4h。验收合格后，进行防水保护层施工。
4，建筑效果
模板施工后，防水卷材外观光滑，无空起拱开裂，搭接紧密，外观质量好。通过淋水试验，主体结构未发现渗漏点，防水卷材表面平整，无空胀裂现象，取得了良好效果。此外，在高强度台风“燕子”试验后，仍然没有泄漏点。受到业主、监理单位、局总部及周边单位的广泛好评，并组织人员多次观察学习。同时在每次申办中以此作为推广实施的典范。
5。
当今社会，建筑业发展越来越快，竞争也越来越激烈。建筑企业必须保证建筑的整体质量水平，才能在建筑业中占有一席之地。防水施工在建筑施工中起着重要的作用，它将极大地影响建筑的质量。因此，屋面防水施工技术应不断改进和创新，以保证建筑行业的可持续发展。
(1)针对连续高温、台风、暴雨等复杂气候条件，采用详细底漆涂装、热熔摊铺、封边等综合施工方法，解决热带地区极端气候环境下建筑坡屋面的防水渗漏问题，确保建筑防水、防渗漏、防高温台风等“三防”效果。(2)对于大角度坡屋面，卷材通过模型试验沿垂直于屋脊的方向铺设，屋面檐口和排气管处的特殊加固保证了屋面防水层的质量。
参考:[/s2/]
华卫东、许魏震、王惠萍、王立华。弯曲杆直径对卷材低温应用性能试验的影响[J]。中国建筑防水，2017 (24) :27~30。
[2]江洋。SBS和APP改性沥青防水卷材最佳热熔粘结温度的研究[。中国建筑防水，2016 (13) :7-9+13。
[3]卢佳慧。APP防水卷材屋面施工技术探讨[。中国高新技术企业，2015 (36) :114~115。
