建筑施工电磁辐射感应高压电防护系统设计与应用范文

宜昌奥林匹克体育中心一期工程(体育馆)靠近城市广播电台。塔式起重机由于电磁感应可产生高达近1000伏的高压,这带来了巨大的安全风险。2014年8月24-26日,本项目安装了1号、2号和4号塔吊。当塔式起重机吊臂的底部与基座对接时,持续不断地发出强烈的火花,同时可以听到广播节目的声音。塔式起重机的安装被暂停了几次,因为安装者感到不适,无法进行施工。为此,成立了一个研究小组,通过理论分析和深入设计,研究和应用感应高压电力收集和释放系统进行建筑施工。

1 R&D建筑工程高压感应收集与释放系统设计

1.1感应高压采集与释放系统的主要工作原理

塔式起重机旋转时,升降臂和平衡臂切断磁感应线,产生高电压和低电流,电流迅速对集放箱体充电,集放箱体内置电阻将电流转化为热能消耗掉,未使用部分通过集放箱体内置电容引出接地网,通过铜导线释放,保护设备运行和人员安全。感应高压电能收集和释放系统和装置如图1和图2所示。

1.2感应高压收集和释放系统的组成

感应高压集放系统主要由绝缘保护装置、铜导体传导装置、感应高压集放装置和接地网组成。感应高压集放电装置的组成如图3所示。

1)绝缘保护装置

金属钩和钢丝绳之间采用绝缘吊索(10t ×2m)形成绝缘保护。它能在一定程度上防止高压电的感应,施工人员有基本的安全防护。

2)铜导体导电装置

铜导体的电流传导效果更好,哪个更好?16铜导线由铜排导电架连接,不仅起到连接和定位的作用,还保证了感应高压的传输效果。

3)感应高压集放电装置

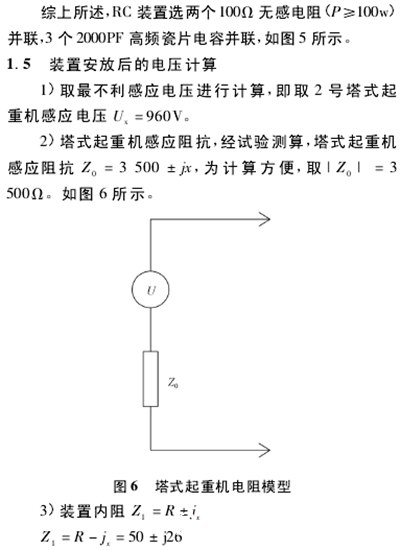

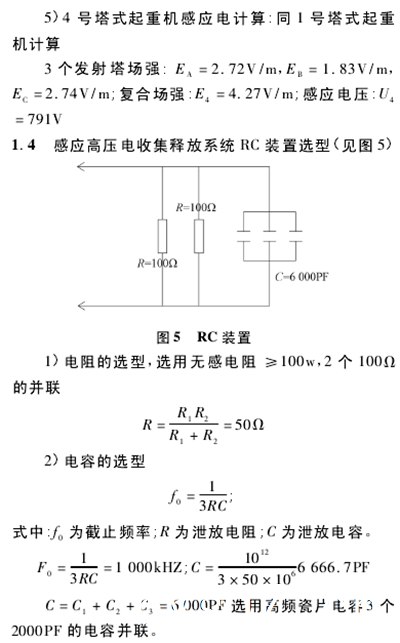

感应高压集放电装置是内置电阻和电容并联的组合箱体。根据在电磁辐射发射源附近建造的塔式起重机的感应特性,采用谐振电路衰减装置,即用导线将塔式起重机臂端连接到塔式起重机底部,并连接电容器装置,从参数配置中避开谐振点,使电路脱离谐振状态,从而抵消或降低塔式起重机上感应的高电压(见图3)。

4)接地网

外脚手架外侧设有接地点,接地点连接成环形封闭接地网,塔吊重复接地钢筋连接成接地网。

1.3高压感应收集与释放系统的分析与计算

1.3.1塔式起重机和发射塔参数

1)塔吊与发射塔之间的距离和塔吊的安装高度如图4所示。

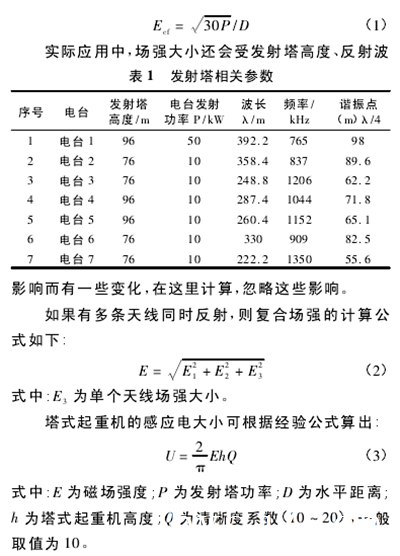

2)目前兆瓦级电站空调共有3座发射塔和7个程序,如表1所示。

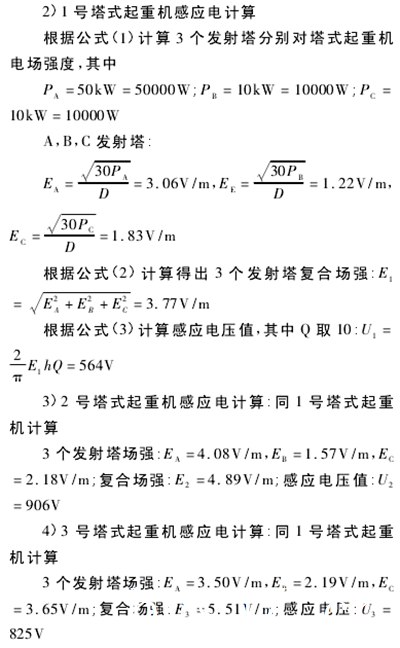

1.3.2感应电能的计算

1)计算公式:自由空之间电场强度的计算公式:

2建筑施工用高压感应收集和释放系统的应用和安装

2.1应用程序(见图9)

2.2绝缘保护系统的安装

1)安装绝缘吊索

绝缘吊索(10t ×2m)用于将4台塔式起重机的金属钩与钢丝绳隔离,形成绝缘保护。

2)由于卡环尺寸小,钢板吊环无法正确固定在绝缘吊索上。为了保证货物吊装的安全,专门制造了厚度为δ30的绝缘钢板吊环,并固定在绝缘吊索上(接头处增加了耐磨措施),然后将卡环安装在绝缘钢板吊环上。绝缘吊索的安装如图10所示。

2.3铜导体系统的安装

1)每台塔吊安装4个铜排导电架,间距约30m/槽。

2)铜导线从提升臂前端的提升钢丝绳连接到平衡臂的末端,铜导线与安装好的四个铜排导电架(?16)。铜棒导电框架的安装如图11所示。

2.4收集和释放系统的安装

1)将感应高压电力收集和释放系统的所有附件组装成箱体,并将箱体放置在司机室外平台附近的塔式起重机平衡臂上。

2)将与铜排导电架体连接的铜导线连接到感应高压收集和释放系统,并连接电容器和电阻器。感应高压电力收集和释放箱的安装如图12和13所示。

2.5接地网安装系统的安装

1)开挖基础外围底部,设计外脚手架边线外约2m,L50 ×5和1。每20m应使用5m长角钢作为接地点。所有接地点应采用-40 × 3热镀锌扁钢连接,形成整个施工区域的环形封闭接地网。塔式起重机应使用-40 × 3热镀锌扁钢反复接地,以接入接地网。接地网系统图如图14所示。

2)感应高压电力收集和释放装置安装在司机室外平台附近的塔吊平衡臂上。通过铜导体传导系统传输的感应高压电在收集和释放箱中快速消耗,并引出铜导体(?16)连接接地电网系统,将产生的感应高压释放到地面。

3结论

目前,建筑管理更加注重“以人为本”的理念。建筑施工安全管理倡导“安全第一,预防为主”。感应高压电力收集和释放装置能够有效降低感应高压电力,确保建筑施工人员的人身和财产安全符合这一理念。

本发明用于安装感应高压电力收集和释放系统,将施工感应高压电力保护收集和释放结合起来,可以提高施工塔吊在电磁辐射感应高压电力环境下的工作安全性和可靠性,通过塔吊的接地线将感应高压电力引入大地,消除感应高压电力, 消除了感应高压电击事故的可能性,保证了施工现场人员的人身和财产安全,促进了施工感应高压电力安全防护技术的发展和进步。
