被动房窗户玻璃的选用分析,制作一个遮篷，用6片1.9M*1.4M、6+6胶水制备玻璃...

被动房窗户玻璃的选用分析

制作一个遮篷，玻璃准备使用1.9M*1.4M，总共6块，6+6胶水...大约50公斤或更多，两个人可以举起它，但是要到达屋顶，至少四个人必须使用玻璃吸盘。

被动房玻璃为什么用双层low-e

被动式住宅的概念是不主动制冷制热以保持恒温，因此对门窗的保温性能要求极高。 双层低辐射(LOW-E)将具有更好的隔热性能，从而从玻璃的角度尽可能降低传热系数，为被动式住宅制作高性能型材的门窗。

制作一个遮篷，用6片1.9M*1.4M、6+6胶水制备玻璃...

制作一个遮篷，玻璃准备使用1.9M*1.4M，总共6块，6+6胶水...大约50公斤或更多，两个人可以举起它，但是要到达屋顶，至少四个人必须使用玻璃吸盘。

被动房玻璃为什么用双层low-e

被动房窗户玻璃的选用分析范文

摘要:[被动式住宅是当前建筑节能追求的一个极端目标。通过房屋的自我调节能力，可以节约空和供暖费用，从而实现大幅度节能。摘要:分析了空玻璃的节能参数以及窗户玻璃构件选择中应注意的问题。

关键词:被动式住宅；节能指标；传热系数；遮光系数；

摘要:被动式住宅是当前建筑节能的最终目标。通过房屋的自我调节能力，可以节约空调和供暖的成本，从而实现巨大的节能。本文分析了节能玻璃成分选择中应注意的问题以及窗户用中空玻璃的节能参数。

关键词:被动式住宅；节能指数；传热系数；遮光系数；

0，简介

被动式住宅是解决建筑能耗高问题的一种新型建筑形式。这是一座被动式超低能耗建筑，由德国在20世纪80年代提出。无需主动加热和空调节系统，可保持舒适的室内热环境。1991年，德国达姆施塔特(Darmstadt)建造了第一座“被动式房屋”。建成后的十年间，运行正常，符合设计要求，取得了良好的节能效果。“水边”住宅区位于河北省秦皇岛市，是被动式住宅示范工程。住宅区建在被动房里。目前，其他省份也开始建设被动式住宅。

2017年，住房和建设部将启动被动式建筑科技计划项目，即被动式超低能耗绿色建筑示范项目。被动式建筑应在满足现行相关国家标准要求的基础上，参照《被动式超低能耗绿色建筑技术导则》，重点通过应用高效保温围护结构、自然通风、自然采光、合理利用太阳能等适应气候特点的被动式技术，在更大程度上降低建筑能耗。

被动式住宅要求其围护结构中使用的所有材料和其他材料都采用能够适应气候特征的高效隔热材料，即节能材料。作为被动式住宅建筑中的一种窗户，它既要有隔热性能，又要有采光性能。一般来说，双室低辐射中空玻璃和中空复合真空玻璃用于被动式住宅的窗户建造。其中，一两片玻璃是低辐射玻璃(Low-E glass)，其他玻璃是层压或无色浮法玻璃。

1。影响空玻璃节能效果的因素

对于节能介质空玻璃，其节能效果体现在以下数据上:

(1)传热系数U (K)的值是温差为1 k时单位时间内通过玻璃传递的热量，当室内外温差相同时，U值越大，传递的热量越多，U值越小，传递的热量越小，即保温性能越好。

(2)遮光系数Sc是通过玻璃的总太阳能透射率与3毫米普通平板玻璃的总太阳能透射率之比。它表明玻璃组件阻挡太阳热辐射的能力。遮阳系数越低，进入房间的太阳辐射越少，夏季空调制冷却的成本越低。另一个不可见的节能指标是可见光透射率。低可见光透射率不仅会增加照明成本，还会给眼睛带来不适。

2，节能玻璃的选择空

虽然被动式住宅工程在我国已经开展了一段时间，但人们对被动式住宅窗户的选择往往存在以下误区:盲目选择传热系数和遮阳系数较小的玻璃。在使用过程中，不仅要考虑传热系数和遮阳系数，还要考虑使用面积。总太阳能透射率与可见光透射率相关，较低的遮光系数意味着较低的总太阳能透射率和可见光透射率。这种现象在实际检测过程中也很常见。阳光直射透射比的降低导致可见光透射比的降低，从而增加照明输入并降低用户舒适度。

3低辐射空窗户玻璃的选择

GB 50176-93《民用建筑热工设计规范》根据月平均最冷温度和日平均温度≤5℃时的天数，将我国划分为寒冷地区、寒冷地区、夏热冬冷地区、夏热冬暖地区和温和地区。不同地区有不同的供暖需求。严寒寒冷地区冬季供暖时间基本在11月5日至次年4月5日，每年需要供暖5个月，而使用空调节时间很短，可能不到一个月。目前，夏热冬冷地区冬季基本采用空调节供暖，夏季采用空调节供冷。2-3个月的年温度约为-10℃，35℃以上的温度也为2-3个月，即空调节所需时间约为5个月，夏热冬暖地区所需时间约为5个月，冬季温度也在0℃以上，因此基本不需要供暖。

因此，窗玻璃的节能效果不仅与传热系数和遮阳系数的大小有关，还与不同地区建筑的总节能量有关。

3.1。玻璃性能参数的影响

根据JC/T 2360-2018《被动式住宅透明件玻璃》，针对这些加热区域，规定了被动式住宅的光热性能参数:传热系数、可见光透过率、太阳能红外热能总透过率、太阳能总透过率和光热比。具体要求见表1。

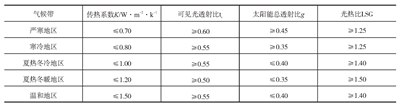

表1不同地区被动式住宅透明部分玻璃光热参数要求

从表1中可以看出，在所有五个气候带中，传热系数U (K)值都要求小于某个值，即U值越低，保温性能越好。因此，应尽可能选择u值较小的中空玻璃。此外，填充到低辐射介质空玻璃中的惰性气体可以进一步降低其u值。表格第二列中对最大铀值的要求从上到下增加。这是因为在炎热的夏季和温暖的冬季地区以及温和的地区，通过降低与成本相比的U值来降低能耗是不太合适的。因此，不需要铀值非常低的中空玻璃。本表中未给出遮阳系数，但给出了总太阳能透射率，遮阳系数Sc=总太阳能透射率/0.889。从表中可以看出，在寒冷地区和寒冷地区，总太阳能透射率需要大于某个值。由于供暖期长达5个月，能耗主要由供暖引起，即冬季需要一定量的阳光进入房间，以降低供暖成本。在炎热的夏季和温暖的冬季地区，夏季最多持续5个月，冬季温度基本在0℃以上，因此不需要加热。其能耗主要是由使用空调制冷却引起的。因此，需要限制进入房间的阳光量，以节省空调制成本。其他地区的用户在选择遮光系数合适的窗玻璃时，应考虑该地区的特点。同时，利用光热比使照明和节能处于最合理的状态，即在满足节能性能的同时满足照明要求，从而尽可能减少无形能耗。在工业上，选择系数r，即可见光透射率与钪的比率，通常用于选择合适的玻璃产品。选择系数越高，玻璃的照明节能性能越好。

3.2。胶片位置对节能指数的影响

膜位置对节能指标的影响见表2和表3。

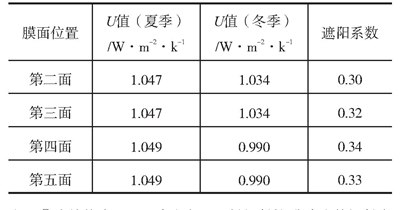

表2低辐射薄膜位置对节能指标的影响

注:(1)该结构中的低辐射玻璃为双银低辐射镀膜玻璃，辐射系数为0.04，玻璃结构为10+12A+10+12A+10，填充在两个中间空腔中的气体为氩气，体积比为90%；(2)安装介质空玻璃后，第一、第二、第三、第四、第五和第六面将从外向内跟随。

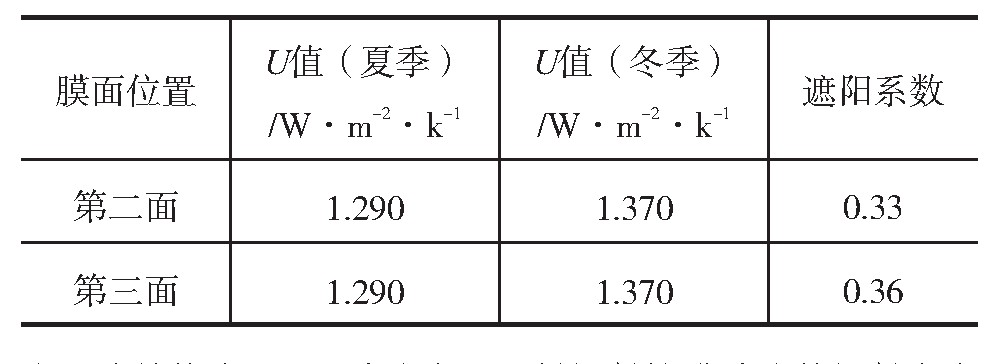

表3低辐射薄膜位置对节能指标的影响

注:在这种结构中，低辐射玻璃是发射率为0.04的双银低发射率镀膜玻璃，玻璃结构为10+12A+10，中间空腔中的气体是体积比为90%的氩气。

从表2和表3可以看出，当膜表面在同一空腔中时，低辐射膜表面的膜表面位置中的空玻璃的U值不变，当膜表面在不同空腔中时，膜表面位置中的U值改变。薄膜表面在室外空腔时，夏季的U值略小于室内空腔，冬季的U值略大于室内空腔，但差异很小。最大的影响是遮阳系数，即进入房间的阳光量。因此，当用户选择空玻璃膜表面的位置时，主要考虑是需要更多的阳光进入房间还是需要更少的阳光进入房间。在南方，推荐在第二侧选择膜表面，而在北方，推荐在第五侧选择膜表面。此外，进入房间的阳光量与低辐射镀膜玻璃的类型有关。低辐射玻璃具有高透光率和遮光性，可见光透光率高，进入室内的红外热能少。它可以在炎热的夏季和温暖的冬季使用，以防止太阳能在夏季转移到房间的第二面，从而节省空冷调制的成本。此外，高可见光透射率可以减少白天照明的输入。高渗透性的非遮阳玻璃可以在北方使用，让更多的阳光在冬天进入房间，节省取暖费用。

4。

被动式住宅窗玻璃的节能参数和窗玻璃的选择是非常重要和有意义的工作。合适的介质空玻璃可以满足节能和照明的双重要求，以及经济和舒适的要求。此外，窗玻璃的选择不仅要考虑节能参数和照明指标，还要考虑装饰效果、颜色、隔音降噪、安全性等性能。因此，窗玻璃的选择需要从设计和性能两方面入手，才能达到良好的使用效果。
