预拌混凝土企业生产浇筑中的问题探析,禁止现场搅拌混凝土和砂浆的依据
预拌混凝土企业生产浇筑中的问题探析
《关于禁止在城市地区限期现场搅拌混凝土的通知》(商改发[2003)第341号(发布时间:2006年2月28日)(商改发[2003)第341号)规定了禁止现场搅拌混凝土和砂浆的依据。条例如下:各省、自治区、直辖市及新疆生产建设兵团经贸委(经委、经贸委、内贸办、财贸办)、商务厅(局)、公安
预拌混凝土单位应向施工单位提供哪些资料
各地区不同，船上一般浇筑混凝土信息主要包括:混凝土浇筑申请表、商品混凝土运输表、商品混凝土配合比、商品混凝土开口鉴定、商品混凝土出厂合格证、商品混凝土外加剂试验报告、商品混凝土外加剂试验报告等。；此外，还应向建设单位提供以下信息。商品混凝土是指在特殊的混凝土预拌工厂生产并作为商品出售的混凝土 其优点主要包括:生产设备先进，测量准确，适合新材料、新工艺、新技术的推广应用；生产管理人员长期固定，经验丰富，技术熟练，劳动生产率高。上海建设集团上海建设集团先后完成了杨浦大桥、徐浦大桥、东方明珠电视塔、金茂大厦等超高泵送混凝土、煤炭大厦、金茂大厦、新上海国际大厦等大体积高强度混凝土、虹口足球场、浦东国际机场等聚丙烯纤维混凝土、清水混凝土等特种混凝土的开发应用。现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》(GB 50204-2002)和《混凝土强度检验评定标准》(GBJ 107-87)的规定，用于检测结构构件混凝土强度的试件应从混凝土浇筑现场随机抽取，并按以下规定留存:1 .对于每100个混合标本，第一份报告是开放鉴定？还是混合比例数据？如果是期初评估，需要时间保持一致。
禁止现场搅拌混凝土和砂浆的依据
《关于禁止在城市地区限期现场搅拌混凝土的通知》(商改发[2003)第341号(发布时间:2006年2月28日)(商改发[2003)第341号)规定了禁止现场搅拌混凝土和砂浆的依据。条例如下:各省、自治区、直辖市及新疆生产建设兵团经贸委(经委、经贸委、内贸办、财贸办)、商务厅(局)、公安
预拌混凝土单位应向施工单位提供哪些资料
预拌混凝土企业生产浇筑中的问题探析范文
摘要:摘要:以重庆交通大学土木工程专业教学实验基地项目为例，研究了自密实混凝土的关键技术，包括优质原材料的选择、配合比设计方案、生产供应方案的编制、公开和实施，对类似工程的建设具有很好的借鉴意义。
关键词:自密实混凝土；优质原材料；配合比设计；生产和供应计划；
摘要:结合重庆交通大学建筑与土木工程专业教学实验基地，对自密实混凝土的关键技术进行了研究，如优质原材料的选择、配合比设计方案、生产供应方案的编制、公开和实施，为类似工程提供了惊人的参考。
关键词:自密实混凝土；高质量的原材料；配合比设计；生产供应计划；
0，简介
土木工程结构的新颖性和复杂性使得自密实混凝土的应用越来越普遍。随着自密实混凝土的配合比设计步骤也日趋成熟，[1，2]，本文没有详细阐述配合比设计，而是重点阐述预拌混凝土企业和施工单位在生产和浇筑过程中遇到的具体问题，希望能为需要浇筑自密实混凝土的工程提供参考。
1，项目概述
该自密实混凝土的施工是重庆交通大学土木建筑工程专业教学实验基地4号楼的结构层。混凝土为强度等级为C50P8的自密实混凝土。分三次浇筑，浇筑高度分别为2.8m、3.7m和3m，浇筑体积分别为450m3、450m3和600m3。铸造地点如图1所示。

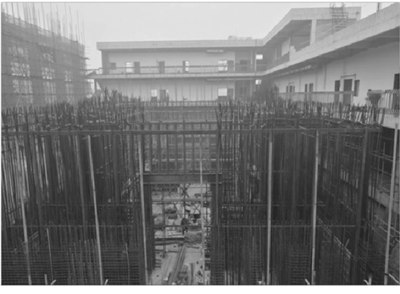

图1首次浇筑前施工现场真实场景。
1.1，结构特征
自密实混凝土浇筑结构部件具有以下特点:
(1)单次浇筑体积大，结构最小截面尺寸大于1 m，预留套管与模板紧密贴合，混凝土浆不允许流入套管，如图2所示。

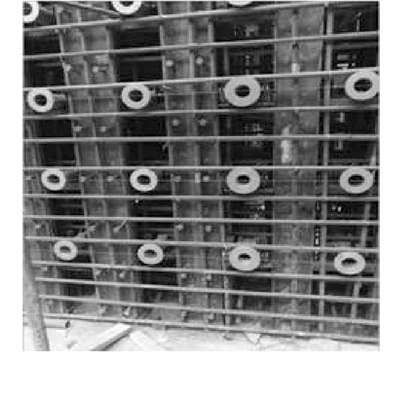

图2结构层墙预应力结构正视图
(2)由于工字钢之间布置了大量的钢筋和钢绞线，间隙很窄，混凝土只能通过100 mm的预留孔填充整个结构，如图3所示。

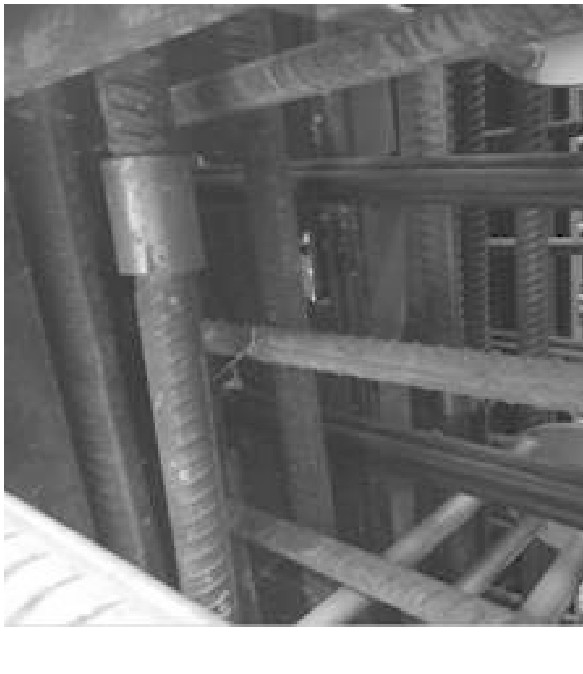

图3锚下钢筋示意图
1.2，具体技术要求
由于单次浇筑量大，属于大体积混凝土。目前工业上使用普通硅酸盐水泥，通过大量外加剂的技术手段降低早期水化热。因此，在与施工方协商后，混凝土由普通硅酸盐水泥和大量粉煤灰制成，抗压强度在60天进行评估。
1.3，重要和难点
1.3.1，技术困难
(1)结构中有大量的钢筋、无缝钢绞线和型钢，模板与结构之间的缝隙很窄。
(2)施工人员要求不能进行辅助振动，所有空间隙必须由混凝土本身的流动性填充。
(3)如图4所示，在局部区域有很大的可能出现石块堆积、泥浆富集或空孔，并且泥浆富集区域破裂的风险很高。

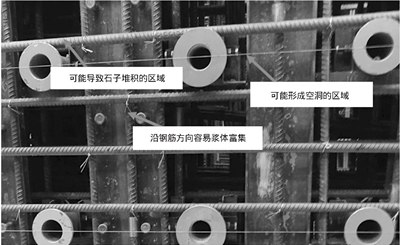

图4质量风险区域显示图
(4)结构分三层浇筑。如果浇筑后未能有效清除上部浮浆，浇筑下一层，浮浆层和混凝土层的收缩将不可避免地不一致，接缝区域将出现裂缝。
1.3.2，施工困难
(1)浇筑地点位于基坑内。该结构长37米，宽21米，深9.5米。操作需要60m动臂泵。然而，施工道路只有7.7米宽，由于周围房屋的遮挡，水泵无法架设。如果采用管道连接浇筑，由于浇筑后下坡路较长且有一定距离，需要拆卸和重新组装管道，因此混凝土管道堵塞的风险极高。
(2)即使使用60米的泵，仍有无法浇注的部分，必须通过移动泵进行二次浇注；然而，由于场地限制，无法确定是否可以同时安装两台泵进行施工。
(3)现场钢筋非常密集，浇筑高度为3 m，混凝土直接泵入结构中，容易被钢筋堵塞，造成浆体与粗骨料分离，形成离析现象。
1.3.3，供应困难
(1)自密实混凝土对施工连续性要求很高，单次浇筑量高达600 m3。如果采用单泵运行，估计每小时只能浇筑20m3混凝土，泵需要移动一半。如果在初凝前先浇筑的混凝土没有及时被后面的混凝土覆盖，就会形成冷缝。
(2)如果泵在施工过程中发生事故，至少需要2个小时才能重新调整泵的安装，这对自密实混凝土的顺利浇筑非常不利。
因此，施工单位有必要清理足够的房间空并使用两台动臂泵同时灌注。
2，主要关切
2.1，混合设计的关键
(1)考虑到商品混凝土搅拌站到现场的运输距离以及交通堵塞等意外情况，必须确保混凝土在3小时内保持良好的工作性能。
(2)通过外加剂的调整，自密实混凝土在保证大流动性的前提下仍具有良好的抗离析性能。
(3)钢筋间距很近，必须使用10~16 mm的塑料碎石。经过反复试验和调整，生产单位确定混凝土状况良好。测试数据如表1所示。
表1自密实混凝土试验数据
2.2，施工注意事项
根据现场条件和自密实混凝土的特点，我们制定了专门的生产供应计划，向施工单位进行了交底并实施。要求建设单位配合做好以下工作:
(1)施工方应在作业现场留出足够的空间空供我方架设两台吊杆泵同时作业，以确保混凝土连续浇筑。
(2)由于自密实混凝土流动性大，模板侧压力大，为避免浇筑过程中跑浆漏浆，施工方应充分估计自密实混凝土对模板的压力。模板必须密封严密，模板间隙应小于1.5毫米
(3)在监督油轮卸载之前，施工人员必须高速旋转20秒以上，否则油轮将无法卸载。
(4)施工方应派专人与我方人员一起监控混凝土坍落度，并及时停止不合格混凝土向结构内浇筑；如果混凝土坍落度因等待时间长等原因不符合要求，必须由技术人员调整混凝土的工作性能，确认合格后继续浇筑。
(5)施工方应合理考虑浇筑顺序。浇筑点之间的距离不得超过5 m，以免形成冷缝。
(6)为了防止混凝土被直接泵入结构并被钢筋堵塞，导致离析，应考虑增加挡板和斜槽，以允许混凝土流入结构。
(7)浇注速度不应太快。浇注后，有必要观察混凝土是否后退和下沉。如果混凝土后退下沉，有必要将混凝土补充到规定的高度。
(8)结构分三次浇筑时，前一次浇筑混凝土产生的浮浆层应在下一次浇筑前清除干净。
(9)自密实混凝土的泵送和浇筑应保持其连续性。当混凝土因停泵时间过长而不能满足要求的工作性能时，应及时清除泵和泵管中的混凝土。
(10)根据《混凝土结构工程施工及验收规范》(GB50204—2002)，大体积混凝土内外温差不得大于25℃。因此，有必要做好混凝土周围和表面的保温保湿工作，避免引起温度裂缝。冬季施工时，外露部分的自密实混凝土不能直接浇水养护。保温材料和塑料薄膜应用于[3]的保温和保湿养护。
3，浇筑情况
1月16日中午12:30开始浇注，1月17日凌晨2:00结束浇注。混凝土浇筑完成后，施工单位应对模板混凝土进行7天以上的养护。该混凝土外观成型效果好，无蜂窝麻面和裂缝，强度合格。最终浇筑于5月7日完成，混凝土质量得到施工方和业主的一致好评，如图5所示。

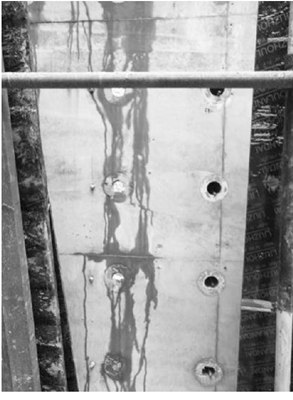

图5首次浇注结构的效果
4。
作者认为，自密实混凝土生产供应计划的编制、披露和实施是保证浇筑质量的必要条件，同时应特别注意以下几点:
(1)必须采用连续级配的优质碎石；
(2)外加剂需要在满足大流动性的同时保证其抗离析性；
(3)模板上自密实混凝土的侧压力按液体压力计算，模板必须密封严密；
(4)浇筑自密实混凝土时，必须保证其连续性；
(5)分层浇筑时，必须考虑自密实混凝土由于流动性大，会有或多或少的浮浆层，浮浆层收缩与混凝土收缩不一致可能导致裂缝，因此浮浆层必须清除。
参考:
罗苏荣、郑建兰、王郭解。自密实高性能混凝土力学性能的研究与应用[。工程力学，2005 (1) :164-169。
张凤娇。自密实混凝土的配合比设计[。建筑技术发展，2017 (11) :111-112。
张副总、白蓉、姚秦川。绿色自密实混凝土施工的研究与工程应用[。山西建筑，2013 (9) :99-101。
注:
12018.编号:112018 . 11
